1、全文速览：

全氟化合物（PFCs）作为强温室气体，其催化水解技术展现出巨大潜力。然而，化学惰性的C−F键对实现高效低温活性提出了巨大挑战。该研究设计合成了介孔Al₂O₃纳米片嵌入RuO_x团簇催化剂，在450 °C的超低温度下实现了CF₄（化学惰性最强的全氟化合物之一）的完全分解，优于目前所有已报道的催化剂。优异的CF₄水解性能源于协同增强的C−F键活化与质子供给：RuO_x团簇与Al₂O₃之间的强电子相互作用促进了Al位点上CF₄的吸附与C−F键断裂；同时Ru位点促进H₂O解离为*H和*OH，实现相邻Al−OH基团的持续再生，为CF₄水解脱氟提供充足的质子。这项工作为设计开发低温催化水解全氟化合物的高效催化剂开辟了新途径。

2、背景介绍：

全氟化合物（PFCs）最初受《京都议定书》管控，目前被《巴黎协定》持续监测。其中四氟化碳（CF₄）分子结构最简单、大气浓度最高，其全球变暖潜能值（GWP）是CO₂的7380倍，大气寿命约5万年。铝电解和半导体行业排放大量CF₄，亟需开发高效可持续的CF₄分解技术。热催化水解分解速率快、有害副产物少，被认为是最具规模化应用前景的CF₄处理技术。然而，高度对称且强韧的C−F键（543 kJ/mol）难以断裂，使CF₄低温催化水解面临巨大挑战。研究表明，Al₂O₃表面由三配位Al³⁺（Al_III）构成的强Lewis酸位是CF₄分解的主要活性中心。通过向载体引入第二金属（如Ga、Zr改性）增强表面Lewis酸性，或利用非金属质子给体（−OH、−NH、−SH、HSO₄⁻等）与CF₄作用拉长C−F键，均可促进CF₄分解，但CF₄的完全分解温度仍高于500 °C。CF₄加氢脱氟是水解反应的关键步骤，增强H₂O解离可提供充足质子驱动脱氟。RuO被证实是优异的H₂O解离催化剂，且RuO₂独特的电子结构（Ru 4d−O 2p强杂化的费米能级高态密度）有助于调变Al₂O₃的电子结构并促进C−F键活化。因此，构建RuO_x团簇嵌入的Al₂O₃催化剂，有望协同增强C−F键活化与质子供给，突破CF₄低温催化水解的技术瓶颈。

3、本文亮点：

(1) 通过简便浸渍法将RuO_x团簇嵌入介孔Al₂O₃纳米片，Ru物种与Al₂O₃表面羟基缩合形成Ru−O−Al配位结构，诱导产生缺电子的强Lewis酸Al位点与更多活性的三配位Al位点。

(2) RuO_x/ Al₂O₃在450 °C即可实现CF₄的完全分解，CO₂选择性近100%，并保持良好的催化稳定性，其低温活性优于目前所有已报道的CF₄水解催化剂。

(3) 结合CF₄-TPD、原位DRIFTS、NH₃-TPD-MS等表征技术与DFT理论计算，揭示了Al位点强化的C−F键活化与Ru位点促进的H₂O解离质子供给的协同机制：Al位点吸附活化CF₄并断裂C−F键，Ru位点解离H₂O持续供给质子并再生Al−OH，使决速步骤能垒由2.03 eV降至1.54 eV。

4、图文解析：

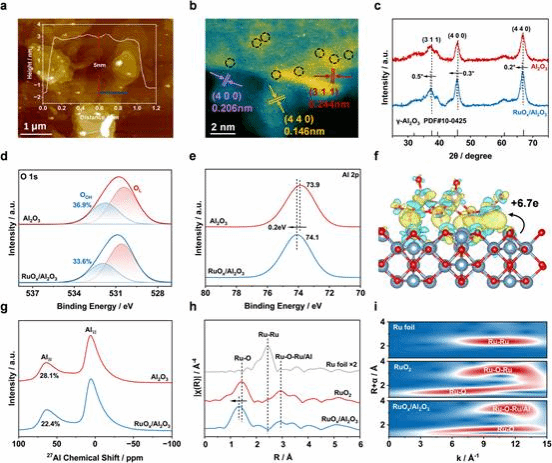

研究团队通过简便浸渍法成功制备了介孔Al₂O₃纳米片嵌入RuO_x团簇的RuO_x/Al₂O₃催化剂。AFM显示其呈堆叠层状结构，单层厚度约5 nm；AC-HAADF-STEM证实RuO_x以高分散团簇形式锚定于Al₂O₃表面，未检测到纳米颗粒。XRD中Al₂O₃衍射峰向低角度偏移，表明离子半径较大的Ru⁴⁺（0.62 Å）掺入Al₂O₃晶格（Al³⁺为0.535 Å）。O 1s XPS显示表面羟基氧含量由36.9%降至33.6%，结合He-TPD证实Ru物种与Al₂O₃表面羟基缩合形成Ru−O−Al配位结构。Al 2p XPS峰由73.9 eV正移至74.1 eV，表明Ru的吸电子效应（Ru电负性强于Al）诱导形成缺电子Al位。DFT电荷密度差分与Bader电荷分析表明，RuO_x与Al₂O₃界面存在显著的电荷重新分布，6.7 |e|由Al₂O₃转移至RuO_x。²⁷Al MAS NMR显示RuO_x/Al₂O₃中AlO₄信号的相对比例较Al₂O₃降低5.7%，表明Ru的引入调控了Al配位构型并促进更多活性三配位Al（AlO₃）位点的形成。EXAFS与小波变换结果表明，RuO_x/Al₂O₃的Ru−O键长缩短至1.91 Å（RuO₂为1.98 Å）且Ru−O−Ru配位峰强度显著降低，进一步证实高分散RuO_x纳米团簇通过Ru−O−Al配位锚定于Al₂O₃表面。

图1 催化剂制备与结构表征

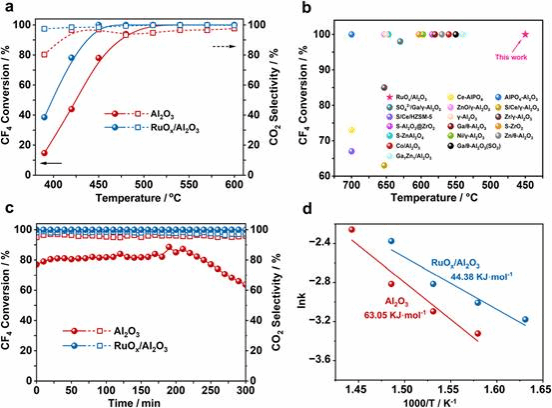

接着，研究团队评估了RuO_x/Al₂O₃和Al₂O₃催化剂的CF₄水解性能。基于铝电解与半导体行业的真实尾气条件（2500 ppm CF₄、25% H₂O、GHSV = 1000 h^-1），0.5 wt% Ru负载量的RuO_x/Al₂O₃表现最优，在450 °C即可实现CF₄的完全分解，显著低于纯Al₂O₃所需的510 °C，其低温活性优于目前所有已报道的催化剂；CO₂选择性在整个测试温度范围内保持近100%，各温度点平均碳损失仅1.71%，证实CF₄是CO₂的唯一碳源。此外，RuO_x/Al₂O₃在450 °C连续运行5 h活性保持稳定，而Al₂O₃则出现明显失活。RuO_x/Al₂O₃的表观活化能（E_a = 44.38 kJ/mol）显著低于Al₂O₃（63.05 kJ/mol），证实RuO_x纳米团簇对Al₂O₃催化活性与稳定性的显著提升作用。

图2 CF₄水解性能

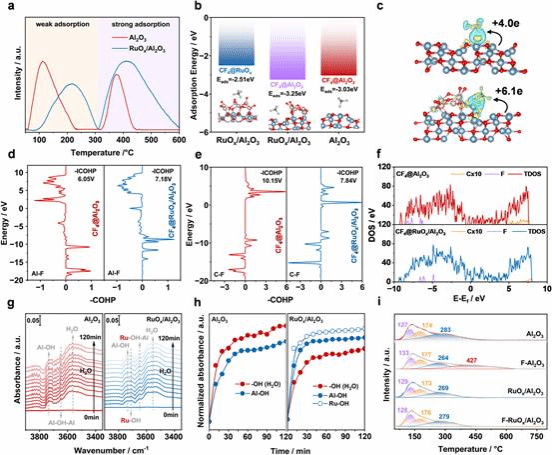

随后，研究团队通过实验与理论计算揭示了RuO_x/Al₂O₃优异低温活性的本质原因。CF₄-TPD表明，RuO_x/Al₂O₃显著增强了CF₄的吸附强度与吸附量，尤其是强吸附CF₄的量大幅增加。DFT计算显示，CF₄在RuO_x/Al₂O₃的Al位点吸附能（−3.25 eV）优于Al₂O₃的Al位点（−3.03 eV）；电荷密度差分与Bader电荷分析表明CF₄从RuO_x/Al₂O₃获得6.1 |e|（高于Al₂O₃的4.0 |e|），证实CF₄与Al位点间更强的电子相互作用。COHP分析显示，RuO_x/Al₂O₃上Al−F键的ICOHP值（7.18）大于Al₂O₃（6.05），而C−F键的ICOHP值（7.84）小于Al₂O₃（10.15），C−F键长由1.49 Å拉长至1.52 Å，表明Al−F键增强、C−F键削弱，有利于C−F键断裂。DOS分析表明，RuO_x/Al₂O₃的态密度横跨费米能级呈类金属导电性，F 2p能级升高且费米能级以上C 2p强度降低，C−F反键轨道σ*电子占据增加，降低了C−F键异裂的能垒。H₂O吸附原位DRIFTS表明，RuO_x/Al₂O₃上Ru−OH信号增长速率快于Al−OH及物理吸附H₂O的−OH，证实H₂O在Ru位点高效解离并同时促进Ru−OH与Al−OH的生成。NH₃-TPD-MS表明，CF₄水解反应后纯Al₂O₃（F−Al₂O₃）的中强酸位明显减少并出现427 °C的新强酸位（F诱导生成的Al_f Lewis酸位），而F-RuO_x/Al₂O₃的中强酸位基本不变且无新强酸位生成，证实RuO_x促进了高效脱氟并有效抑制了催化剂的氟中毒。

图3 反应物的吸附与活化

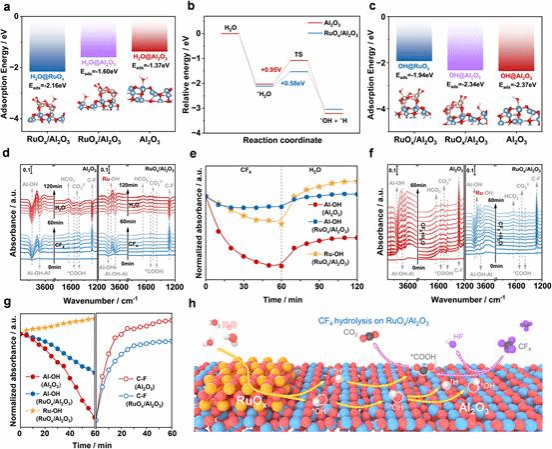

接着，研究团队通过原位DRIFTS探究了CF₄水解的反应中间体与反应路径。DFT计算表明，H₂O优先吸附于RuO_x/Al₂O₃的Ru位点（吸附能−2.16 eV，优于Al位点的−1.60/−1.37 eV），且H₂O在Ru位点的解离能垒（0.58 eV）显著低于Al₂O₃的Al位点（0.95 eV）；−OH在Ru位点的吸附能（−1.94 eV）相对更正，表明H₂O解离生成的−OH易脱附并迁移至相邻Al位参与CF₄水解。CF₄吸附瞬态原位DRIFTS显示，两种催化剂均出现−OH物种消耗的负峰，证实CF₄通过与表面−OH反应进行水解；Al₂O₃上Al−OH消耗速率更快，且明显检测到HCO₃⁻、*COOH和CO₃²⁻等碳质中间体的积累，而RuO_x/Al₂O₃上碳质中间体积累可忽略，表明其中间体快速转化为CO₂。通入H₂O后−OH物种逐渐恢复，其生成速率依次为Al−OH（Al₂O₃）< Al−OH（RuO_x/Al₂O₃）< Ru−OH（RuO_x/Al₂O₃），证实Ru位点优异的H₂O解离与−OH供给能力。CF₄与H₂O共吸附实验进一步表明，RuO_x/Al₂O₃上Al−OH消耗速率与C−F物种生成速率更慢，即脱氟效率更高。基于此，研究团队提出反应机理：CF₄首先吸附于Al位点，相邻Al−OH辅助*CF₄初步脱氟生成*CF₃；H₂O在相邻Ru位点解离生成*H和*OH，既促进*CF₃持续脱氟又再生Al₂O₃表面−OH；*CF₃经连续脱氟形成*COOH中间体，最终分解为CO₂并恢复Al−OH。

图4 CF₄水解反应机理探究

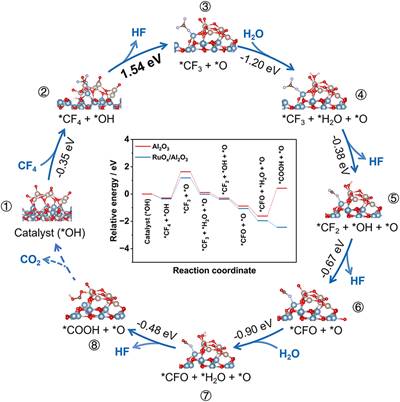

最后，研究团队通过DFT理论计算进一步对比了CF₄水解的反应路径与能垒。对于Al₂O₃，反应经历*CF₄ + *OH → *CF₃ + *O + HF与*CFO + H₂O → *COOH + HF两个能垒，后者为电位决定步骤（PDS），最大自由能上坡达2.03 eV；而RuO_x/Al₂O₃仅在*CF₄ + *OH → *CF₃ + *O + HF步骤存在一个能垒，其PDS最大自由能上坡降至1.54 eV。更低的反应能垒表明CF₄水解反应在RuO_x/Al₂O₃上热力学更为有利，这与其优异的低温催化活性相一致。

图5 CF₄水解反应能垒的模拟计算

5、总结与展望：

研究团队设计合成了介孔Al₂O₃纳米片嵌入RuO_x团簇的RuO_x/Al₂O₃催化剂，在450 °C的超低温度下实现了化学惰性最强的全氟化合物CF₄的完全分解，优于目前所有已报道的CF₄水解催化剂。其优异性能源于Al位点强化的C−F键活化与Ru位点促进的H₂O解离质子供给之间的协同作用，为全氟化合物低温催化水解高效催化剂的设计与开发提供了新策略。未来研究可进一步将该"强化活化−持续供质子"双位点协同机制拓展至其他含氟温室气体的催化净化，并探索催化剂的规模化制备工艺，推动铝电解与半导体行业含氟废气治理技术的绿色低碳化发展。

6、文献信息：

Lupeng Han, Jing Gao, Chaoqi Zhang, Haotian Huang, Yuan Wang, Wenqiang Qu, Jingwei Hou, Gloria Berlier, Emiliano Cortés,* Dengsong Zhang*, J. Am. Chem. Soc. 2026, DOI: 10.1021/jacs.6c08359

https://doi.org/10.1021/jacs.6c08359
